流程图

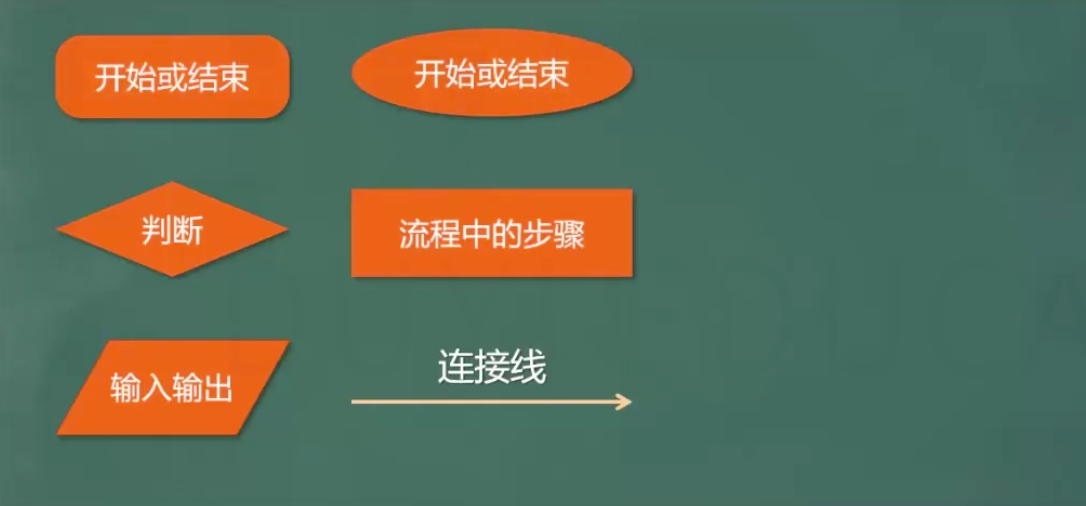

一套标准的图形，用于描述程序的逻辑

通常流程图分析程序的流程

在markdown中画流程图

graph TD
start((开始))-->if{判断}
if--true-->A[文字]
if--false-->ed((结束))
A-->ed

例子

示例1:

graph TD
st((开始))--> buyPeach[买2个桃子]
buyPeach-->if{是否碰到卖西瓜的}
if--true-->buyXigua[买1 个西瓜]
if--false-->ed((结束))
buyXigua-->ed

示例2:

graph TD
st((开始))-->if{是否碰到卖西瓜的}
if--true-->买1个桃子
if--false-->买2个桃子
买1个桃子-->ed((结束))
买2个桃子-->ed
